Per termocamere Optris Xi e PI

Misura, monitora e registra con le tue termocamere Optris.

Thermal Camera Studio è il software per Windows dedicato alla termografia industriale e di laboratorio. Disegni le aree di misura sull’immagine, imposti gli allarmi e invii le letture al PLC, con una o più camere collegate.

Richiedi una demo Scopri le funzioni

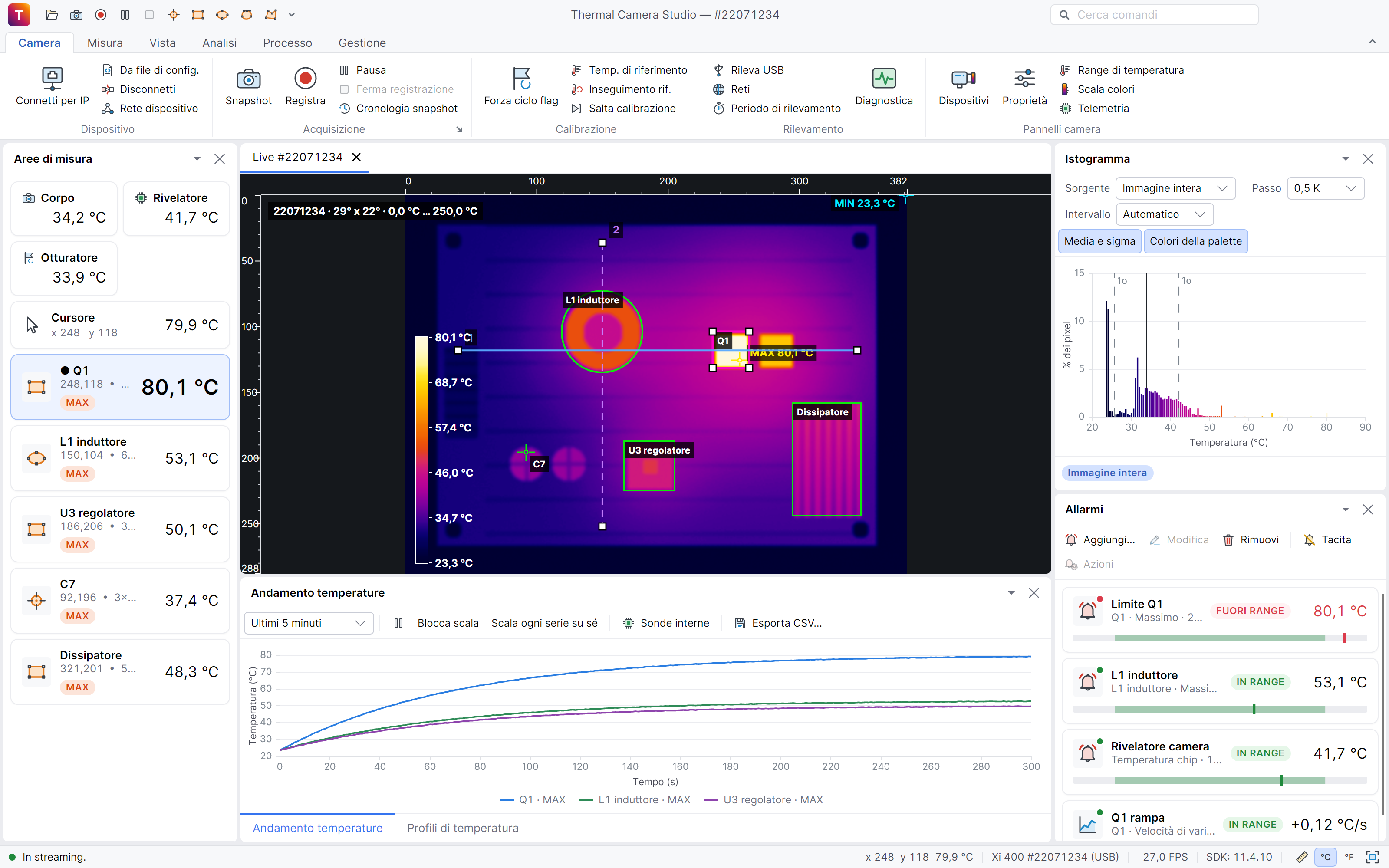

Finestra principale di Thermal Camera Studio: ribbon, immagine live in palette Iron di una scheda di potenza con cinque aree di misura, due profili, hot spot a 80,1 °C e scala colori; a sinistra le letture delle aree, a destra istogramma e allarmi, sotto il trend delle temperature negli ultimi cinque minuti.

Connessione via USB o Ethernet: OTC SDK 11.4.10
Serie di camere supportate: Optris Xi e PI
Installer MSI a 64 bit, autonomo: Windows 10 e 11
Di prova, con tutte le funzioni: 30 giorni

Funzioni

Dalla misura sull’immagine al segnale per il PLC.

Ogni funzione lavora sulla temperatura di ciascun pixel, non sui colori. I pannelli si agganciano attorno all’immagine e la disposizione che preferisci si salva con un nome.

Misura e aree

Misura esattamente le zone che ti interessano.

Disegni sull’immagine punti, rettangoli, ellissi, polilinee o spline. Ogni area ha la sua statistica e la sua emissività, e conserva allarmi e uscite anche quando ne cancelli o riordini altre.

Hot spot e cold spot

Il punto più caldo e quello più freddo sono segnati sull’immagine, e puoi limitare la zona in cui vengono cercati.

Oggetti calcolati

Differenza tra due aree, media, peak hold e valley hold, con tempo di mantenimento, soglia e isteresi.

Palette e scala

Iron, Rainbow, Medical, scale di grigi o una palette tua; scala MinMax, Sigma 1, Sigma 3 o manuale, in °C o °F.

Allarmi e integrazione

Allarmi sulle aree e letture inviate al PLC.

Per ogni canale imposti una soglia di pre-allarme e una di allarme. Quando scatta, il programma può salvare un’istantanea, avviare una registrazione o emettere un segnale acustico. Il Process Interface della camera si configura e si controlla dalla stessa finestra, e le letture escono su porta seriale verso il PLC.

Allarmi compositi, con isteresi e tempo di permanenza
Ingressi e uscite analogiche e digitali del Process Interface
Immagine live consultabile da un browser via HTTP

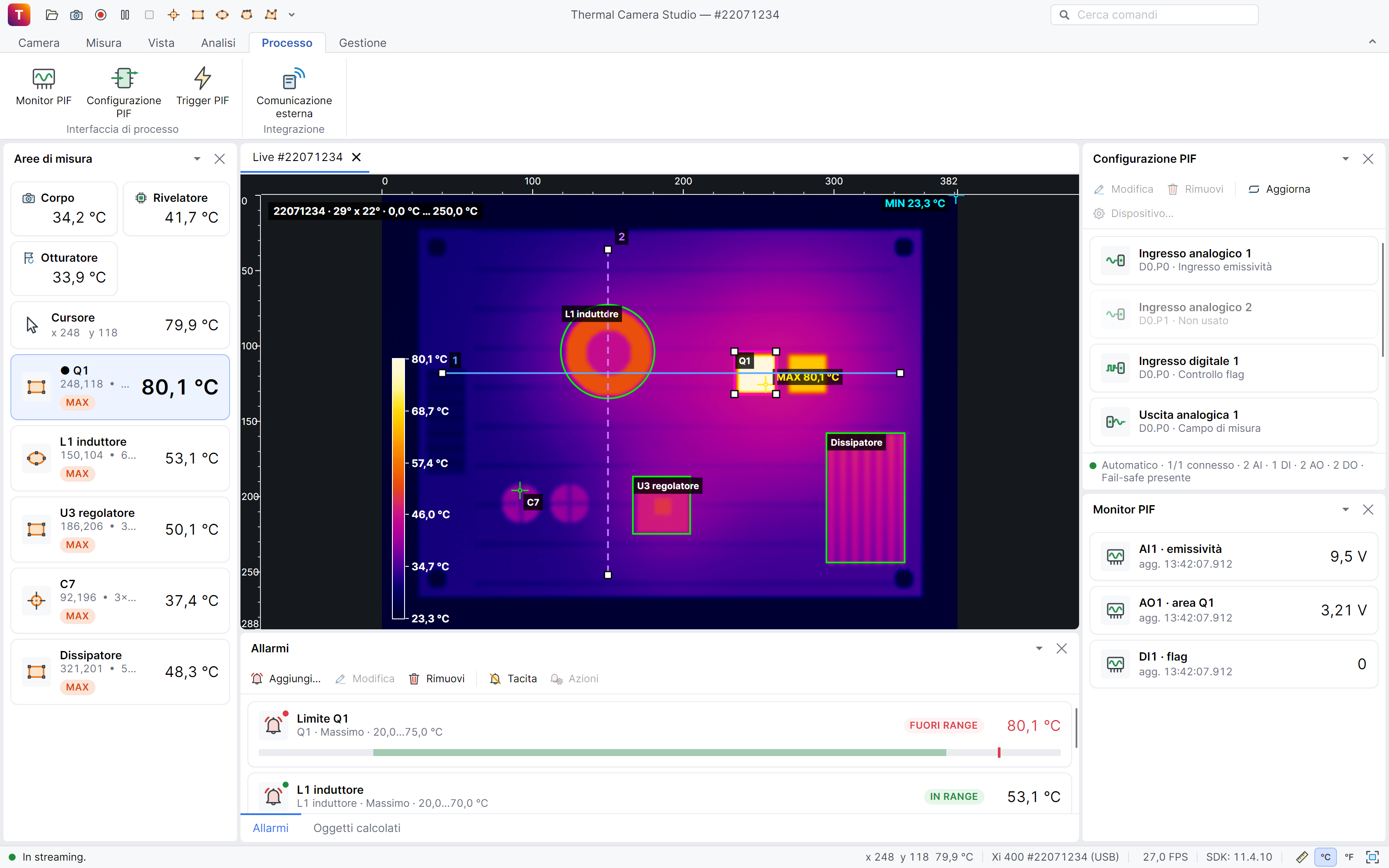

Scheda Processo del ribbon con i pannelli Configurazione PIF e Monitor PIF a destra, le aree di misura a sinistra e, sotto l’immagine, il pannello Allarmi con il canale «Limite Q1» fuori range a 80,1 °C.

Più camere

Più camere, un’unica immagine in temperatura.

Colleghi più camere allo stesso programma e le affianchi su un unico piano. L’unione avviene sulle temperature e non sulle immagini: un’area disegnata a cavallo della giunzione misura il massimo reale.

Posizione, dimensione e rotazione di ogni camera
Allineamento suggerito e flag simultaneo su tutte le camere
Aree di misura e uscita analogica sul piano unito

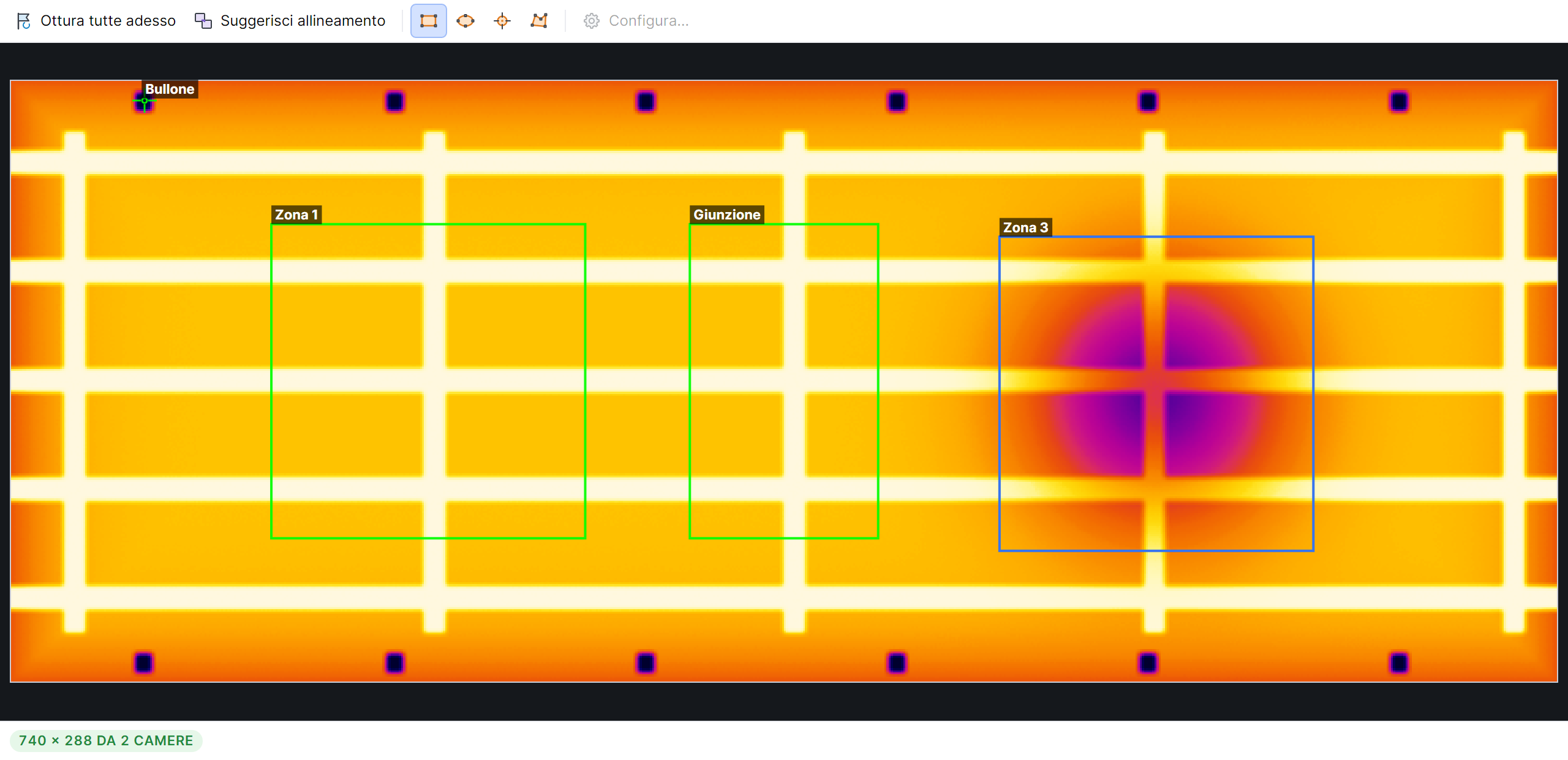

Pannello Merging: piano di 740 × 288 pixel composto da due camere su una piastra riscaldata, con le aree Zona 1, Giunzione e Zona 3 e una zona fredda dove un riscaldatore non lavora.

Line scanner

L’immagine completa di ciò che passa su un nastro.

Il line scanner prende una riga da ogni fotogramma e le accosta fino a comporre l’immagine dell’oggetto in movimento. La scansione parte da un ingresso del Process Interface, da un allarme o da un’area di auto-trigger.

Come sorgente, una riga del sensore, una linea disegnata o una spline
Rilevamento automatico della fessura, anche se la camera si sposta
Ogni scansione salvata in automatico come TIFF radiometrico

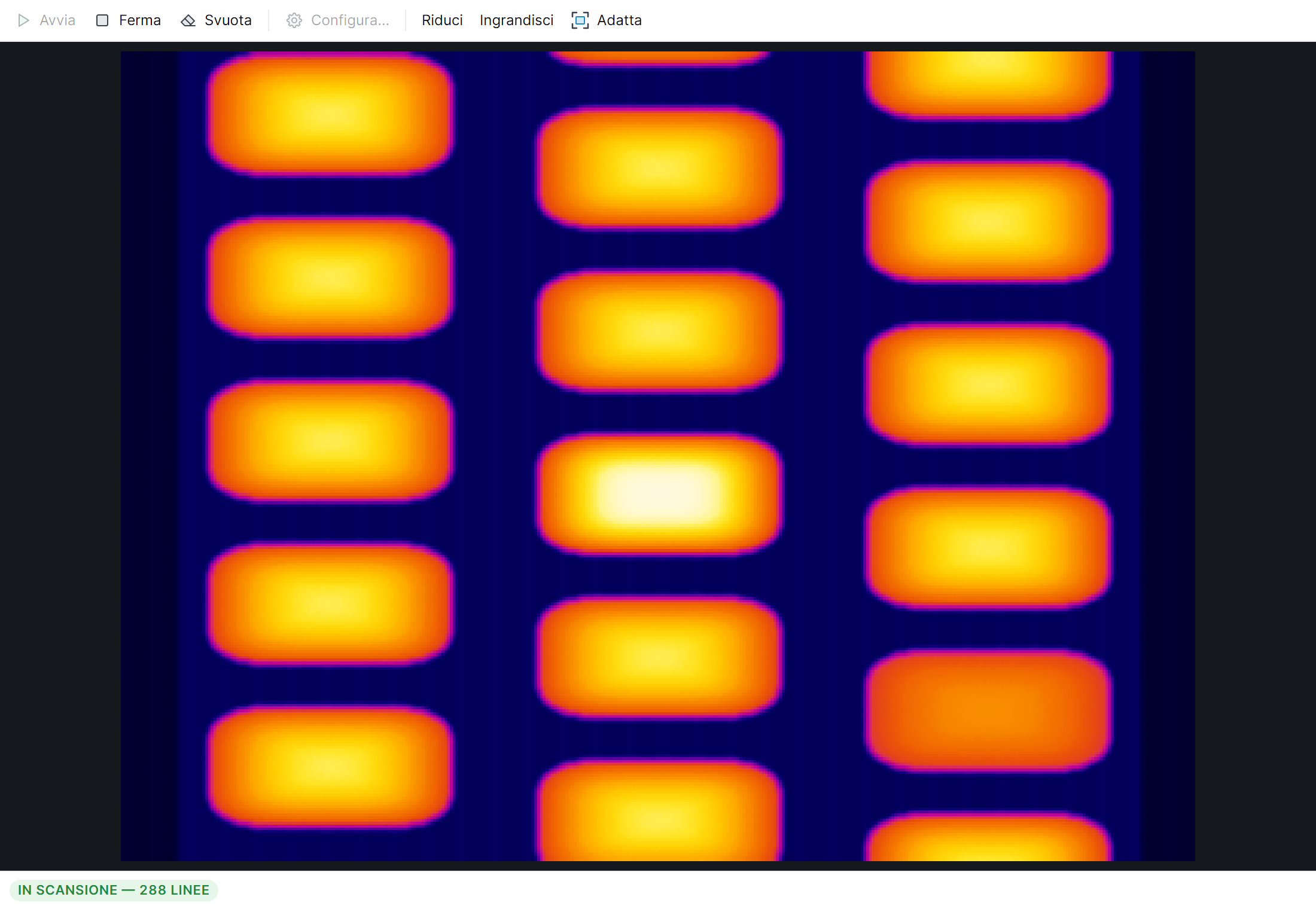

Pannello Line scanner in scansione, 288 linee: tre file di prodotti caldi su un nastro, più caldi al centro che ai bordi.

Registrazione e riproduzione

Registra in temperatura e rivedi ogni fotogramma.

Le registrazioni .imr conservano la temperatura di ogni pixel. Il pre-trigger salva anche ciò che è successo prima dell’evento, e in riproduzione ritrovi le aree di misura salvate con il file.

Velocità da 0,1× a 8×, marcatori e riproduzione in ciclo
Taglio della registrazione alla parte selezionata
Piano di temperatura, profili e trend esportabili in CSV

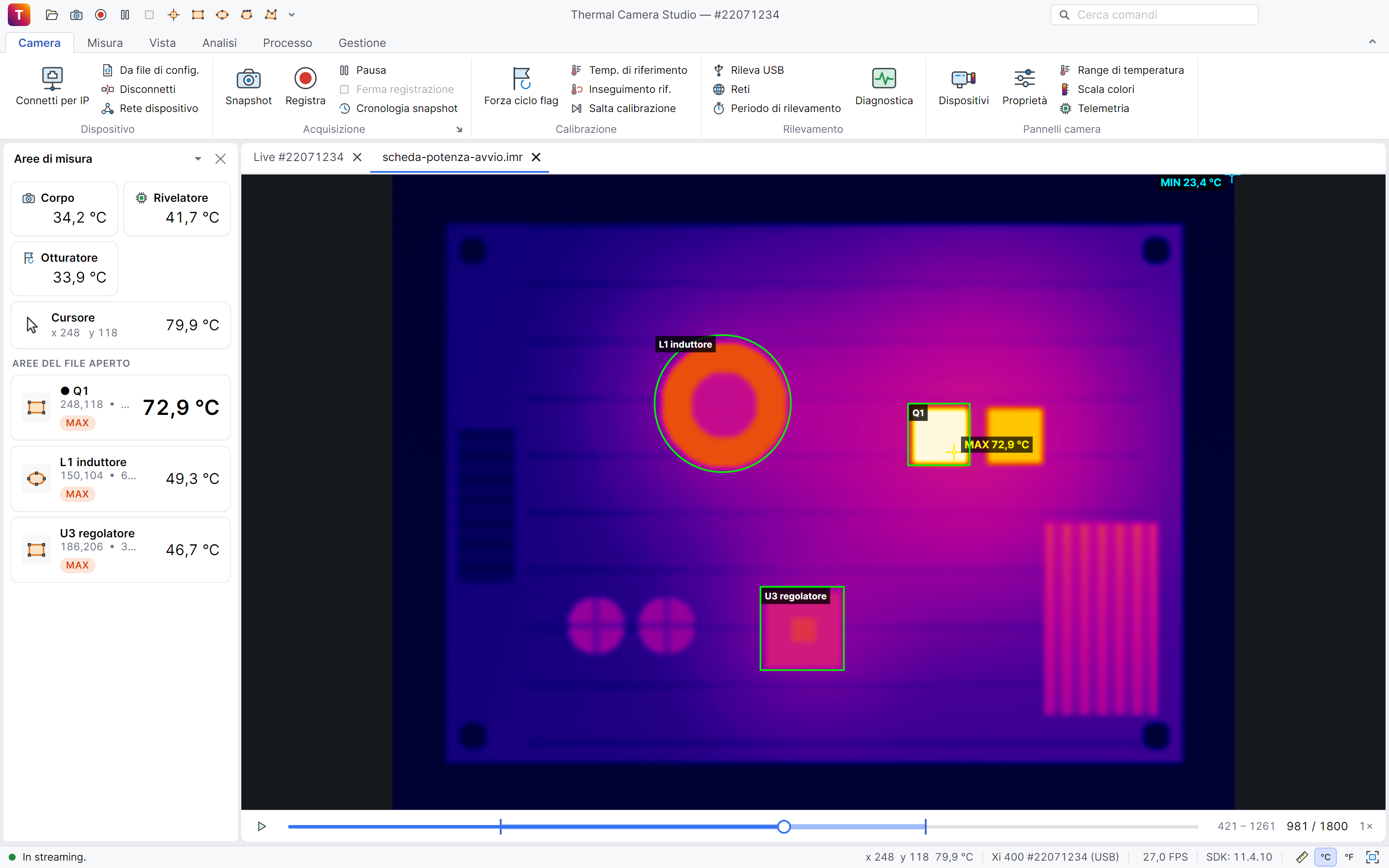

Una registrazione .imr aperta accanto all’immagine live: fotogramma 981 di 1800 con una selezione dal 421 al 1261 e, a sinistra, le aree del file aperto con Q1 a 72,9 °C.

Analisi

Vedi come si distribuisce il calore, e come cambia.

Trend nel tempo, istogramma, profili lungo una linea e superficie 3D, in cui l’altezza è la temperatura. L’event grabber blocca i grafici nell’istante di un allarme o di un ingresso digitale.

Sottrazione dell’immagine rispetto a un fotogramma di riferimento
Isoterme per evidenziare una banda di temperatura
Pixel fuori da una banda esclusi dalla ricerca di hot e cold spot

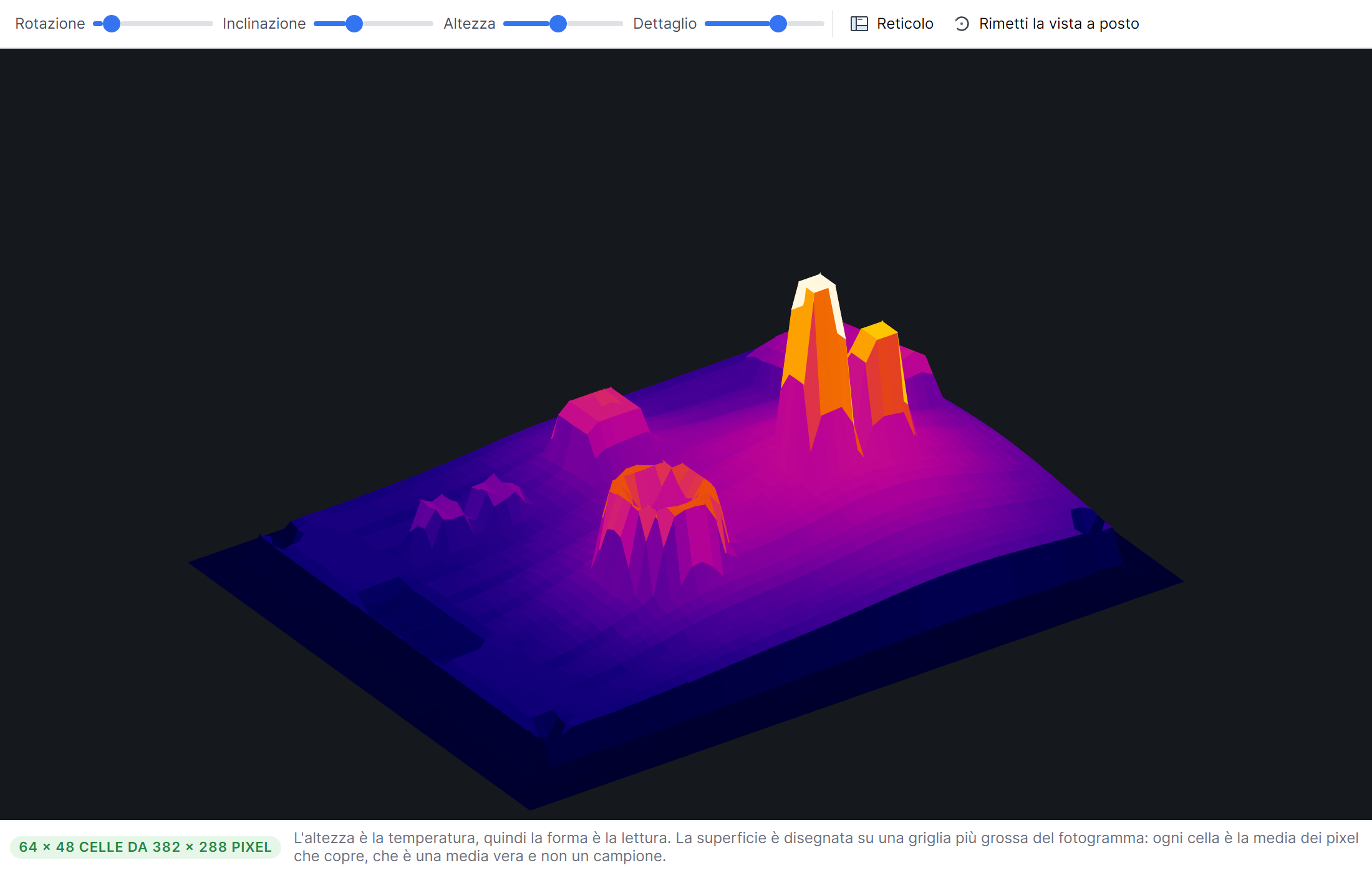

Superficie 3D della scheda di potenza: i due MOSFET sono i picchi più alti, l’induttore un anello più basso.

Perché sceglierlo

Un dato non valido viene segnalato, mai sostituito.

Se il flusso della camera si ferma o manca la calibrazione, Thermal Camera Studio lo dichiara, invece di continuare a mostrare l’ultimo valore buono.

Nessun valore vecchio in uscita
Se un fotogramma non è affidabile o è fermo da più di 2 secondi, sulla seriale esce nan e il web server risponde con un errore 503.
Zone scoperte senza misura
Quando unisci più camere, la zona che nessuna camera inquadra resta senza valore, invece di valere 0 °C.
Avviso se manca la calibrazione
Senza calibrazione l’immagine mostra un avviso e una filigrana, e le funzioni che produrrebbero dati errati sono bloccate.
Immagini scambiabili con PIX Connect
Le immagini termiche che salvi si aprono anche in PIX Connect, e quelle salvate con PIX Connect si aprono in Thermal Camera Studio: passi da un programma all’altro senza convertire nulla.
Dati facili da riutilizzare
Il formato dell’uscita seriale è documentato; piano di temperatura, profili e trend si esportano in CSV.
Diagnosi della rete
Se una camera Ethernet non viene trovata, una finestra spiega il motivo; una camera con firmware troppo vecchio per la ricerca si collega per indirizzo IP.

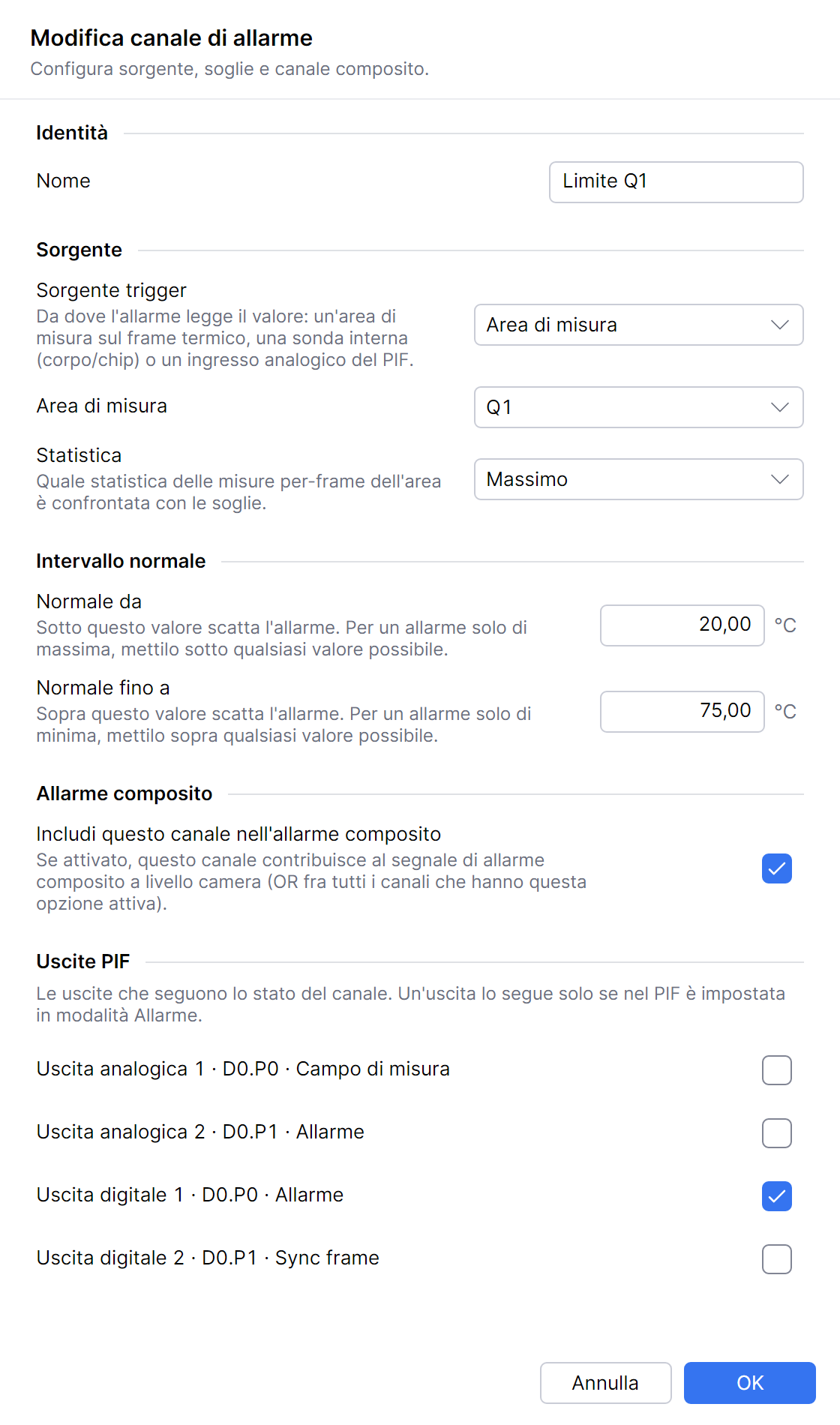

Finestra Modifica canale di allarme: nome «Limite Q1», sorgente area di misura Q1, statistica Massimo, intervallo normale da 20,00 a 75,00 °C, allarme composito attivo e uscita digitale 1 del PIF selezionata. — Ogni impostazione spiegataSoglie, sorgenti e uscite del Process Interface sono descritte in italiano nella finestra in cui le modifichi.

In dettaglio

Tutte le funzioni, in sintesi.

Acquisizione e camere

USB senza driver da installare, oppure Ethernet, tramite l’Optris OTC SDK 11.4.10
Ricerca delle camere su più reti e connessione per indirizzo IP
Calibrazioni scaricate da Optris o lette da una cartella locale
Emissività, trasmissività, temperatura ambiente e di riferimento; range, ottiche, flag e messa a fuoco motorizzata

Misura

Aree a punto, rettangolo, ellisse, polilinea e spline, ognuna con la sua statistica e la sua emissività
Hot spot, cold spot, righelli e marca temporale sull’immagine
Specchio e rotazione solo in visualizzazione: le temperature restano nelle coordinate del sensore
Differenze di temperatura convertite correttamente tra °C e °F

Integrazione

Letture su porta seriale verso il PLC, con un formato compatibile per i PLC che non leggono nan
Immagine live servita via HTTP, con indirizzo di ascolto e token di accesso facoltativi
Istantanee radiometriche TIFF multipagina e piano di temperatura in CSV

Licenze e installazione

MSI autonomo per Windows 10 e 11 a 64 bit: non servono né il runtime .NET né l’SDK Optris
Chiave di licenza per postazione, con attivazione online oppure offline tramite file
Edizione Standard (immagine live, misura, registrazione) ed edizione Pro, che aggiunge allarmi e configurazione del Process Interface
Aggiornamento sul posto e installazione silenziosa da riga di comando

Prezzi

Un abbonamento annuale per ogni postazione.

La licenza vale per un PC e si rinnova ogni anno, con gli aggiornamenti inclusi. Puoi provare tutte le funzioni per 30 giorni prima di scegliere.

Standard

Per misurare, analizzare e registrare con una o più camere.

390 €

per postazione, all’anno · IVA esclusa

Immagine radiometrica live e aree di misura
Trend, istogramma, profili e superficie 3D
Registrazione e riproduzione radiometrica
Più camere e merging delle immagini
Esportazione TIFF e CSV
Letture in uscita su porta seriale verso il PLC

Richiedi un preventivo

Pro

Consigliato

Per la produzione: allarmi e Process Interface della camera collegato al PLC.

790 €

per postazione, all’anno · IVA esclusa

Tutto quello che c’è in Standard
Allarmi con pre-allarme, isteresi e ritardo
Istantanea, registrazione e segnale acustico sull’allarme
Configurazione del Process Interface della camera
Uscite analogiche e digitali verso il PLC

Richiedi un preventivo

Su misura

Per esigenze che vanno oltre il prodotto standard.

Su richiesta

Funzioni sviluppate ad hoc per il tuo processo
Integrazione con PLC, MES e sistemi esistenti
Licenze per più postazioni o più sedi
Supporto dedicato e formazione

Parliamone

Prova gratuita di 30 giorni con tutte le funzioni. Per un preventivo su più postazioni scrivici: ti rispondiamo con un’offerta.

Vuoi vederlo all’opera con la tua camera?

Scrivici per organizzare una demo, ricevere una licenza di prova o porre una domanda tecnica.
